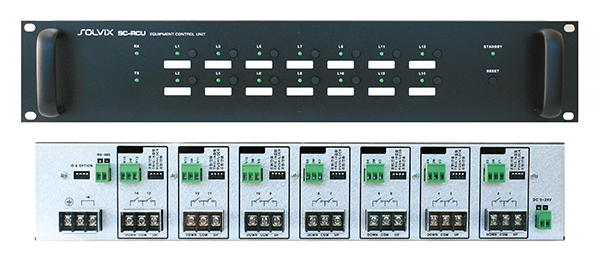

각종 전동장치 및 LED 조명장치를 통신으로 제어할 수 있으며,
전면 스위치 및 외부입력 스위치를 이용하여 각 전동/조명을 제어할 수 있습니다. |
| 일반 |
| 릴레이 채널 | 14채널 |
| 채널당 용량 | AC 220V, 3A / 660W |
| | DC 24V, 3A |
| 전체 용량 | AC 220V, 7A / 1.5KW (전동회로 사용시) |
| 채널 |
| 전동회로 1회로당 | 2채널 사용 (UP / DOWN) |
| 조명회로 1회로당 | 1채널 사용 |
| * 전동으로만 사용 시 최대 7회로, 조명으로만 사용시 최대 14회로 |
| 제어 |
| 스위치 | 전면 : PUSH 스위치 |
| | 후면 : 외부입력 스위치 (LOCK / PUSH 사용 가능) |
| 통신 | RS-485 / 9600,8,1,0 |
| 확장 |
| 연결 | 최대 7대 / ID 방식 |
| 동작환경 |
| 동작 온/습도 | 0 ~ 50℃ / 80% RH 이하 |
| 전원 |
| 사용전원 / 소비전력 | DC9V ~ 24V / 18W |
| 외관 |
| 외형치수 | 482(W) x 88(H) x 280(D) mm |
| 무게 | 4.5 Kg |
|
|
